无菌级双管板换热器 药用双管板换热器 索特卫生级双管板换热器

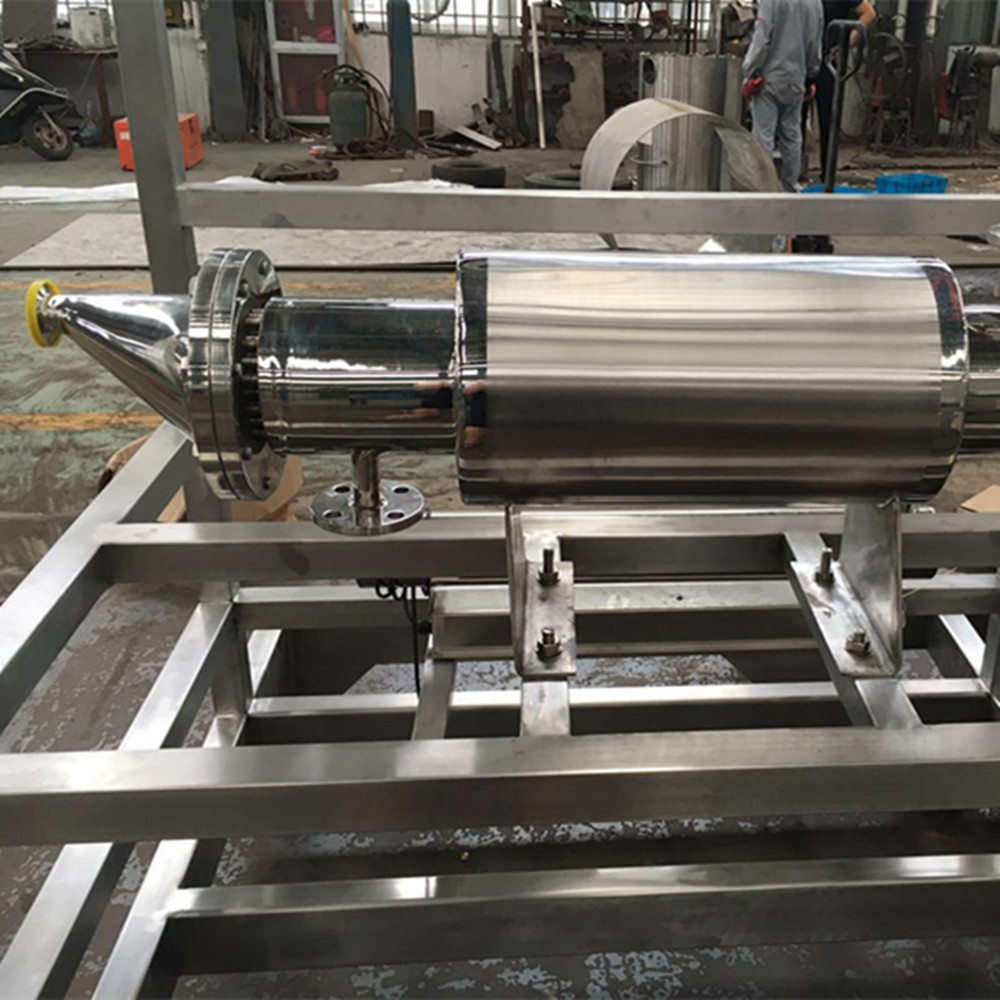

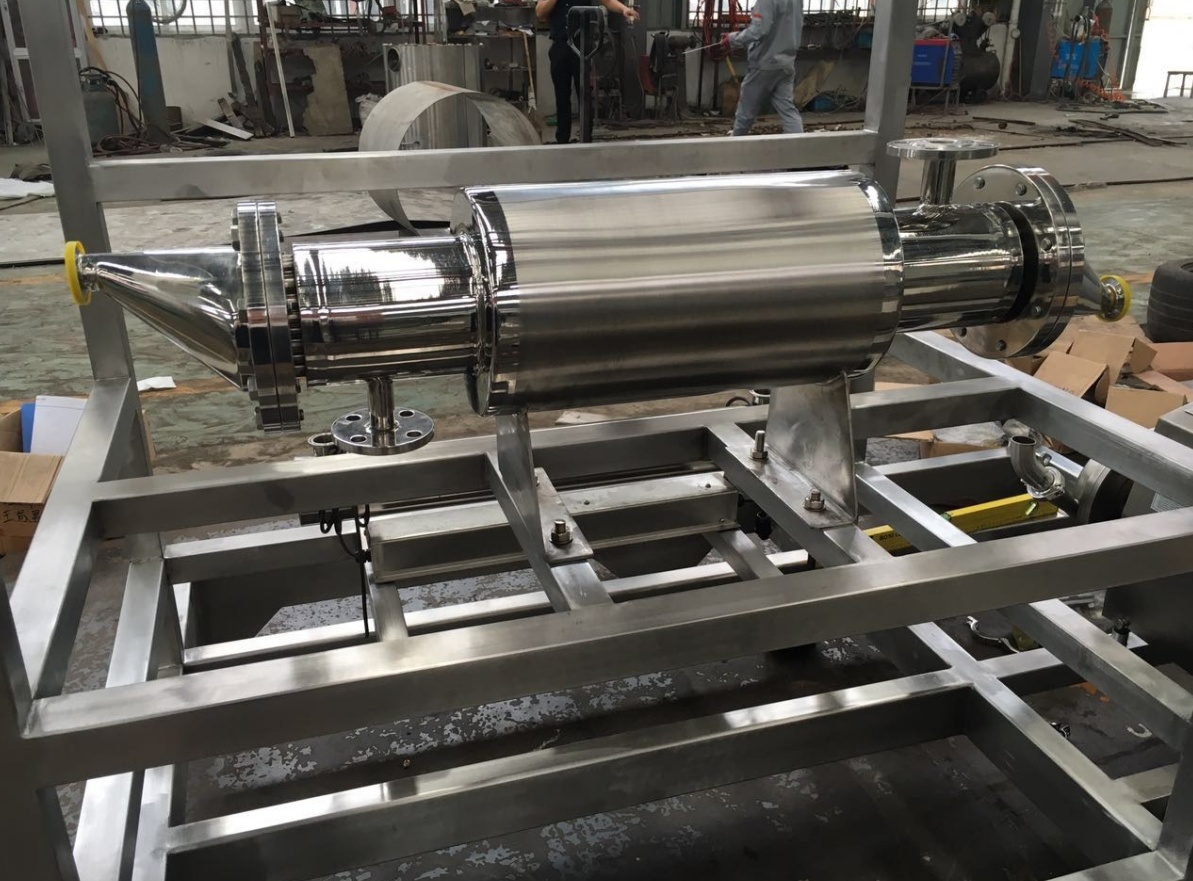

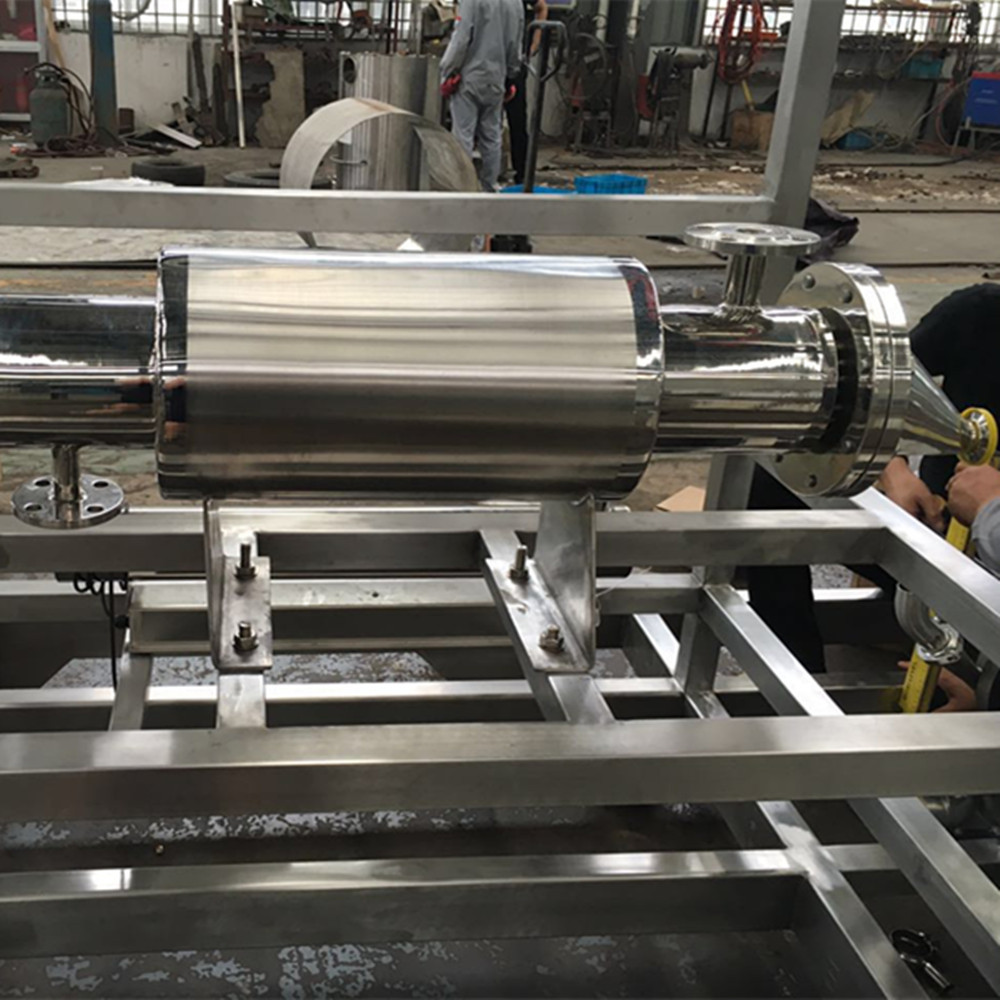

双管板列管式换热器

Stainless steel food grade double tube plate heat exchanger

双管板换热器 也称P型换热器：

该热换器是在管壳式换热器的两头各加一个管板，可以有效防止泄漏造成的污染。

药用双管板换热器,纯化水双管板换热器,无菌级双管板换热器，应用于严格的药用注射液用水、纯化水、水针剂等领域； 符合新版GMP认证要求。

换热形式

SGB系列双管板换热器有两种，直管式双管板换热器（ZSBG型）和U型双管板换热器（USGB型），管束端口采用全自动焊接，外壳体可根据客户的要求带保温或不带保温。直管式双管板换热器采用异径快装接口，有效避免了换热器与管道连接处的药液滞留，实现了真正的全排空设计。U型双管板换热器采用U型换热管，物料从底壳最低点出液，避免了液体滞留。

1.双管板列管式换热器具有结构可靠简单，适应性强，清洗较为方便，处理量大，能避免交叉污染，承受高温和高压等优点，换热器内无死角，无污染，易于清洗，占地小，已安装。是一种技术成熟，已标准化的换热设备。符合医药行业GDP要求，是一种理想的医药工业传热设备

2.管程物料通过电抛光处理的无缝钢管束内进行流动，壳程介质在相反的方向通过管外流动，换热管束的末端采用双管板连接，并且作为渗漏检测点，避免管程物料和壳程介质双向交叉污染，确保了药液的洁净。

双管板换热器 也称P型换热器：

1.用进口S31603制作，换热内管规格为φ9.53x1.0mm。

2.内表面电化抛光，粗糙度Ra0.2μm~Ra0.4μm，与管板氩弧焊接，焊口进行抛光处理。

3.用珍珠棉保温，外表面用s30408亚光板或拉丝处理。

4.换热面积有：1、1.5、2、2.5、3M2。

最高工作压力：1.0MPa

最高工作温度：150°C

传热系数：水—水：1100~1400w/(m2.°C)

水—蒸汽：2300~5700w/(m2.°C)
